虫情测报灯

一、虫情测报灯产品简介

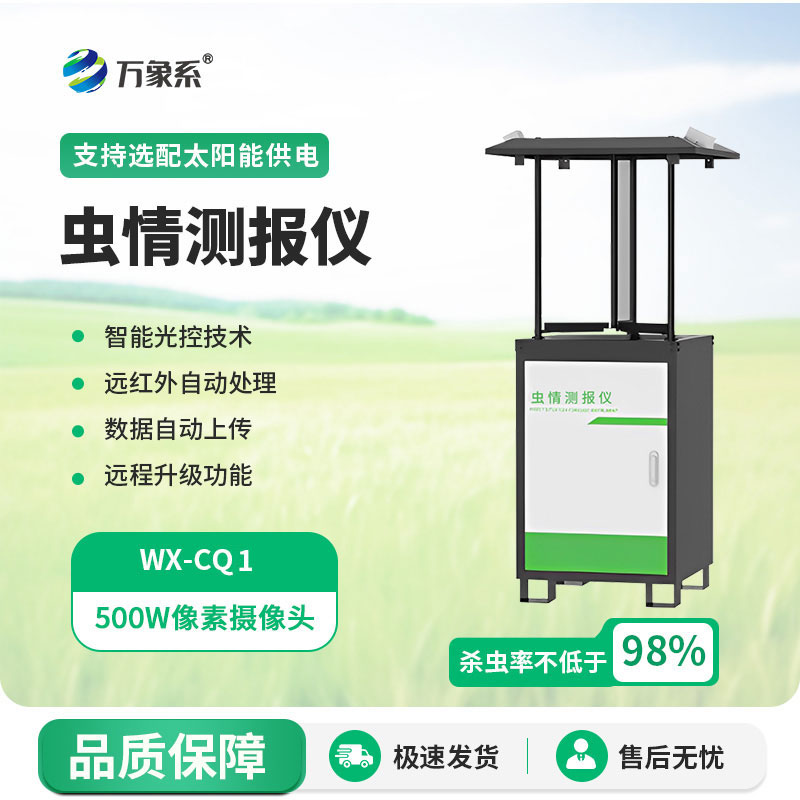

名称:虫情测报灯

虫情测报灯又称病虫害监测预警系统，自动虫情测报灯，虫情测报灯对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要。

符合标准：符合GB-T24689.1-2009标准图像式虫情测报工具。

主要目的：对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要。

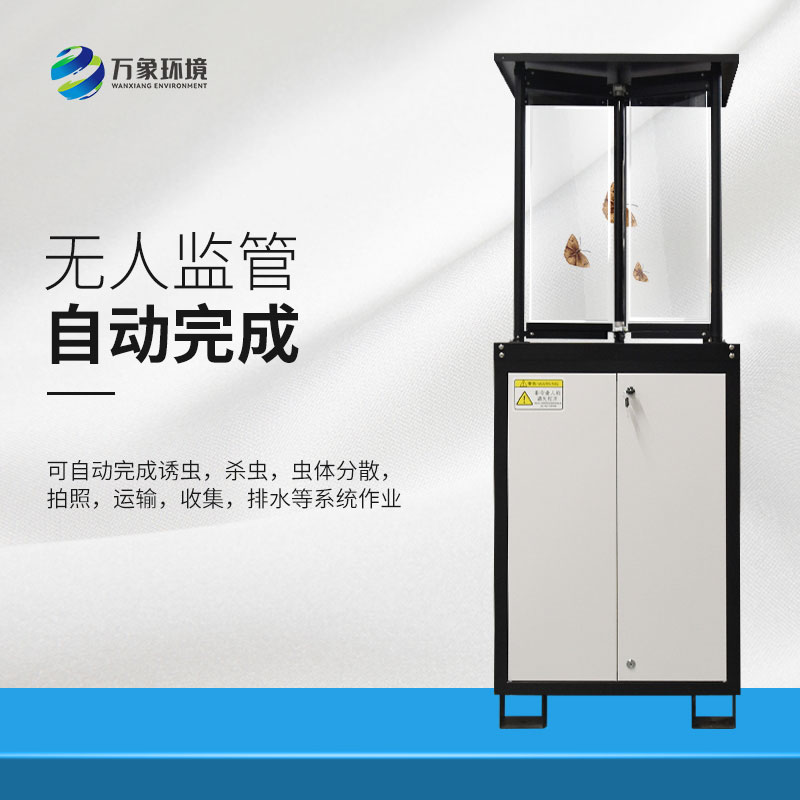

工作原理：利用现代光，电，数控等技术，实现了害虫诱捕虫体远红外自动处理，传送带配合运输，整灯自动运行等功能。在无人监管的情况下，可自动完成诱虫，杀虫，虫体分散，拍照，运输，收集，排水等系统作业，然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台。

二、主体结构

材质：整机喷塑

撞击屏：高透玻璃材质，互成120度角，单屏尺寸：长595±2mm，宽213±2mm，厚5mm。

显示器：7寸安卓操作系统触控显示屏，支持整机实时状态查看，工作模式调整，支持本机虫害照片本地查看，并可通过本机设定参数。

三、参数

供电电压：太阳能供电

启动最大功率：≤200W；稳定工作功率：≤60W；待机功率≤5W；

整机尺寸：557mm*567mm*1634mm

通信方式：4G标配,网口（选配）

工作环境：0~70℃，0~95%（相对湿度）、无凝结

诱虫光源：20W黑光灯管（主波长365nm）；灯管启动时间≤5S；

远红外虫体处理仓温度：工作15分钟后温度可达85℃±5℃

绝缘电阻≥2.5MΩ（漏电保护）

摄像头像素：500W，可清晰分辨每一个虫体

四、功能说明

硬件工作流程：飞虫受诱虫光源吸引,进入百叶窗,撞向撞击版(高透玻璃材质,完全符合国标),撞击后掉入杀虫仓,杀虫仓高温杀死虫子后,杀虫挡板翻转,虫子尸体掉进烘干仓进行高温烘干,烘干完成后,烘干挡板翻转,转运烘干后的飞虫尸体,使之掉在震动板上,震动板启动,使之转运到传送带上,传送到将飞虫尸体拍照后,完成-系列动作。

自动工作模式设置：在设定的工作时间段内，光照小于设定限制，且无雨雪情况下自动工作，其余时间不工作。此模式下可设置启动工作时间，整机工作时长，拍照间隔，诱虫灯开启时长，雨雪延后时长，光照度下限值等参数，可通过软件直接下发至设备端。

手动工作模式设置：可手动开关诱虫灯、虫雨挡板、杀虫挡板、烘干仓挡板、移虫装置、震动装置、拍照补光灯、手动拍照，可实时关闭杀虫及烘干装置。

自动虫水分离：雨雪天气自动识别停止工作，设备配置专门雨雪排出通道。

光控技术：晚上自动开机检测，白天自动关灯待机，夜间工作状态下，不受瞬间强光改变工作状态。

上下两层远红外虫体处理仓，致死率不低于98%，虫体的完成率不小于95%

支持与服务器自动校时。

五、安装方式

选择好虫情检测柜体安装位置，尽可能提前预制平坦硬质水泥高台，再根据底座固定尺寸进行打孔。

使用配件里的膨胀螺丝装到打好8个孔位中。

将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好，用扳手拧紧固定，即可。
