周口农业示范园农业四情设备虫害监测设备

作者:农业气象站   文章来源:智慧农业气象站    发布时间:2024-06-24


一、系统背景

随着智慧农业的发展,互联网、大数据、人工智能等技术逐渐运用到了农业生产的各个环节,大大提高了劳动力、资本等各项生产要素资源的配置与利用效率。

借助物联网,智慧农业构建了集环境监控、精准调节为一体的农业生产系统,可对不同的农业生产环境及对象进行监测监管,通过传感设备检测环境的物理参数,对土壤、虫情、气象、苗青、孢子等生产环境状况进行实时动态监控,使之符合农业生产环境标准,这些新技术的应用将大大改善农产品品质,使其符合市场需求,可以实现供给与需求的有效对接,促进农业生产精细化、高效化、现代化发展。 同时系统配备了风吸式杀虫灯,可高效杀虫,绿色无污染。

二、系统组成

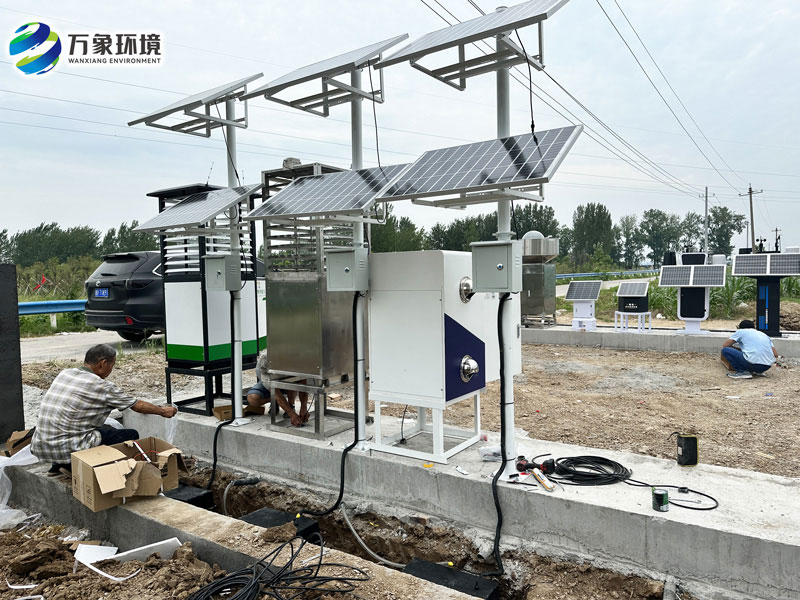

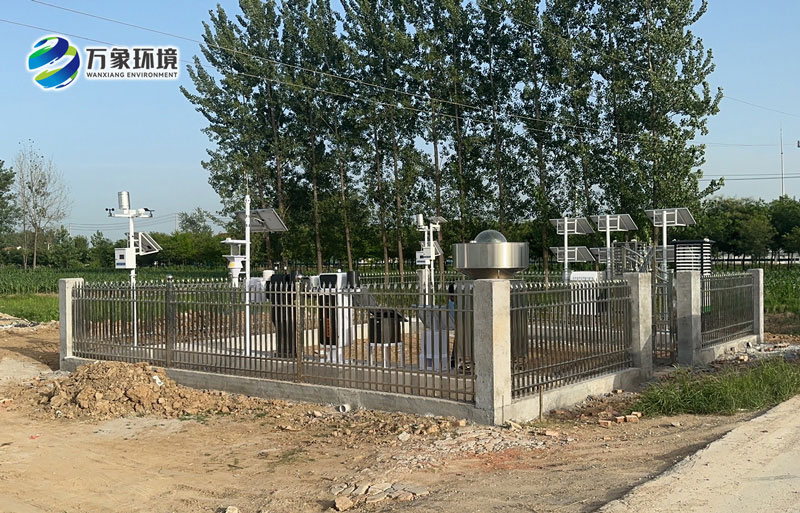

该系统由管式土壤墒情监测仪、虫情测报灯、气象站、视频监控、围栏、风吸式杀虫灯、孢子捕捉仪、云平台组成。

该系统可对农业大田的土壤温度、土壤水分,病虫状况(病虫种类、病虫数量等),气候状况(空气温度、湿度、雨量、光照度、二氧化碳、风速风向等环境参数),作物长势,孢子数目进行系统监测和管理,通过GPRS/4G或网口将数据上传至测报平台,管理人员可远程实时查看各环境参数数据及趋势,节省人力,并根据数据反馈作出相应调整,以保证农作物良好的生长态势,助力农业生产。

三、平台介绍

1.农业四情测报平台是集虫情、气象、墒情、苗情、孢子监测为一体在线监控平台。虫情监测具有Al害虫自动识别、远程实时查看虫情、虫情在线分析、害虫种类自动识别、区域虫情统计、虫情变化趋势分析、设备监测等功能。气象监测具有远程实时查看气象、在线分析气象历史数据的功能。墒情监测具有远程获取土壤墒情(如土壤温湿度、水分、PH)数据、在线分析土壤墒情历史数据的功能。苗情监测可实时查看作物长势画面。孢子自动捕捉仪采用光、电、数控技术,自动显微成像全天候对所捕获的病菌孢子自动拍摄。智能孢子捕捉设备包括高倍光学显微成像系统,精度限位技术、自动智能化聚焦融合技术、物联网传输控制技术等技术手段,并实时将空气中孢子图片上传到指定农业云平台。

2.监控主页显示设备列表、大屏可视化、地图展示等菜单信息。显示土壤墒情、虫情、气象监测图标及设备的运行状态。

3.虫情监测包括实时虫情、虫情分析、害虫种类、实时状态、操作记录五部分。

4.虫情分析:可查询到所选时间范围内的图片。

5.虫情统计包括区域统计和趋势分析。

区域分析:选择区域,选择时间后点击查询即可查询出所选时间段区域内虫情设备的害虫数量。

趋势分析:选择区域,选择时间后点击查询,即可查询出区域内各害虫种类数量的曲线变化。

6.气象监测包括实时数据和历史数据两部分。

7.墒情监测包括实时数据和历史数据两部分。

8.系统管理包括设备管理、用户管理、区域管理、系统日志四部分。

四、产品简介

名称:虫情测报灯

符合标准:符合GB-T24689.1-2009标准图像式虫情测报工具。

主要目的:对虫害的发生与发展进行分析和预测,为现代农业提供服务,满足虫情预测预报及标本采集的需要。

工作原理:利用现代光,电,数控等技术,实现了害虫诱捕虫体远红外自动处理,传送带配合运输,整灯自动运行等功能。在无人监管的情况下,可自动完成诱虫,杀虫,虫体分散,拍照,运输,收集,排水等系统作业,然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台。


农业四情设备虫害监测设备


农业四情设备虫害监测设备


农业四情设备虫害监测设备


农业四情设备虫害监测设备



五、主体结构

材质:整机喷塑

撞击屏:高透玻璃材质,互成120度角,单屏尺寸:长595±2mm,宽213±2mm,厚5mm。

显示器:7寸安卓操作系统触控显示屏,支持整机实时状态查看,工作模式调整,支持本机虫害照片本地查看,并可通过本机设定参数。

六、参数

供电电压:太阳能供电

启动最大功率:≤200W;稳定工作功率:≤60W;待机功率≤5W;

整机尺寸:557mm*567mm*1634mm

通信方式:4G标配,网口(选配)

工作环境:0~70℃,0~95%(相对湿度)、无凝结

诱虫光源:20W黑光灯管(主波长365nm);灯管启动时间≤5S;

远红外虫体处理仓温度:工作15分钟后温度可达85℃±5℃

绝缘电阻≥2.5MΩ(漏电保护)

摄像头像素:500W,可清晰分辨每一个虫体

七、功能说明

硬件工作流程:飞虫受诱虫光源吸引,进入百叶窗,撞向撞击版(高透玻璃材质,完全符合国标),撞击后掉入杀虫仓,杀虫仓高温杀死虫子后,杀虫挡板翻转,虫子尸体掉进烘干仓进行高温烘干,烘干完成后,烘干挡板翻转,转运烘干后的飞虫尸体,使之掉在震动板上,震动板启动,使之转运到传送带上,传送到将飞虫尸体拍照后,完成-系列动作。

自动工作模式设置:在设定的工作时间段内,光照小于设定限制,且无雨雪情况下自动工作,其余时间不工作。此模式下可设置启动工作时间,整机工作时长,拍照间隔,诱虫灯开启时长,雨雪延后时长,光照度下限值等参数,可通过软件直接下发至设备端。

手动工作模式设置:可手动开关诱虫灯、虫雨挡板、杀虫挡板、烘干仓挡板、移虫装置、震动装置、拍照补光灯、手动拍照,可实时关闭杀虫及烘干装置。

自动虫水分离:雨雪天气自动识别停止工作,设备配置专门雨雪排出通道。

光控技术:晚上自动开机检测,白天自动关灯待机,夜间工作状态下,不受瞬间强光改变工作状态。

上下两层远红外虫体处理仓,致死率不低于98%,虫体的完成率不小于95%

支持与服务器自动校时。

八、安装方式

选择好虫情检测柜体安装位置,尽可能提前预制平坦硬质水泥高台,再根据底座固定尺寸进行打孔。

使用配件里的膨胀螺丝装到打好8个孔位中。

将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好,用扳手拧紧固定,即可。
